咔咻手持激光焊接机
发布时间:2022-07-14作者:咔咻激光分类:激光焊接机
传统氩弧焊/电焊等工艺存在焊接速度慢,返工数量多,后续打磨抛光程序多,成本高,焊接耗材多,浪费损耗大等问题。另外,传统焊接行业还普遍存在焊工难招人,焊工老龄化问题,给工厂管理者造成了比较大的困扰。
激光焊接是利用激光脉冲对材料进行区域内的局部加热,激光辐射的能量,通过热传导向材料的内部扩散,将材料溶化后形成特定熔池。 激光焊接是一种新型的焊接方式,能够满足焊接行业在薄不锈钢板,铁板,镀锌板等薄壁材料板焊接方向的应用需求,可取代传统氩弧焊/电焊等工艺。

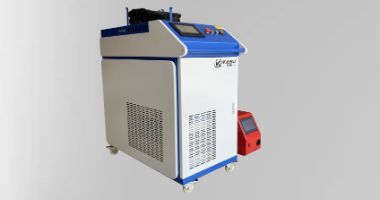

咔咻手持式激光焊接机是专业应用于焊接行业的激光加工解决方案,采用一体式结构设计和新一代光纤激光器,配置手持式激光焊接头,灵活方便,可以对多种金属材料进行任意角度,多种模式的焊接。焊缝牢固,强度高,填补了激光设备行业手持式焊接设备的空白。
产品优势:PRODUCT ADVANTAGES
l操作简单,0焊接经验1天上手
l焊接速度快,效率提升2-10倍,节省2-4名专业焊工
l焊缝平整美观,焊后处理少
l焊接牢固,焊缝强度高
l热影响区域小,变形量小
l一机搞定多种金属材料
l支持多种焊接方式,灵活省心
l高集成一体式机架设计
l多重安全防护设计,安全性更高
l超低运营成本,耗材量低
l体型小巧,360°灵活移动
l支持各种自动化设备配套
产品配置:CONFIGURATION

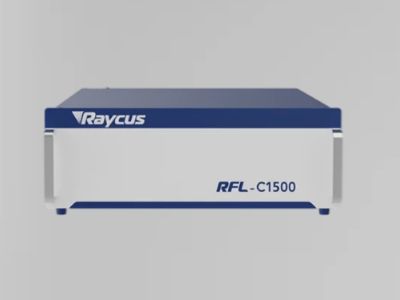

l行业品牌大功率激光器——更高光电转换效率,更稳定的光束质量

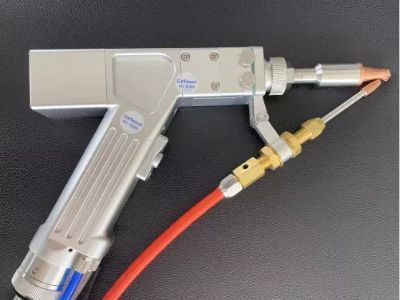

l手持智能激光焊接头——轻便,符合人体工学,双水路循环设计制冷效果好,稳定性好

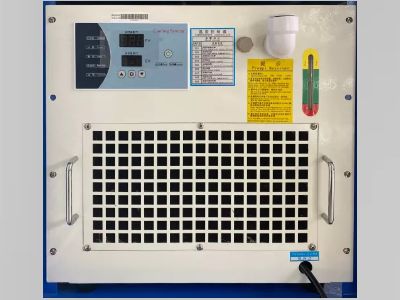

l工业双温双控冷水机——同时满足激光器和焊接头的不同冷却需求,确保长时间稳定工作

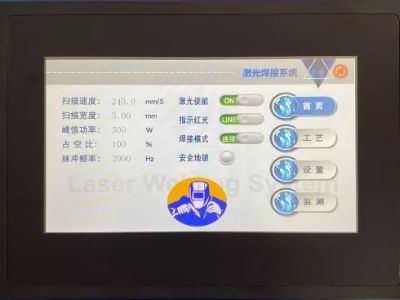

l咔咻自主研发激光焊接控制软件——实现高程度的智能化处理方式,实现焊接能量的精细化控制

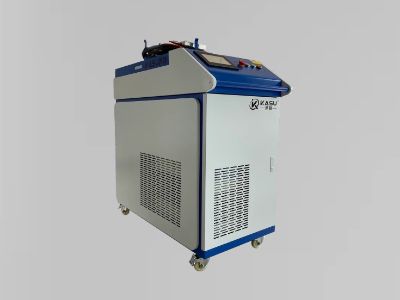

l智能控制一体式机柜——高度集成化,占地面积小,方便搬运

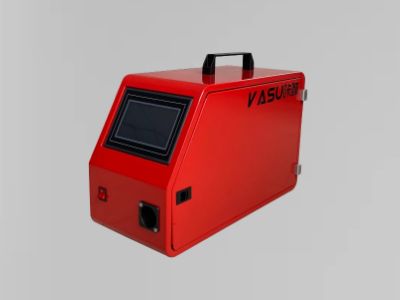

l搭载送丝机——送丝强劲有力,避免送丝卡顿,保障焊斑质量
多重安全防护设计:SAFETY DESIGNS
l保护镜片——寿命更长,保护聚焦镜及QBH头

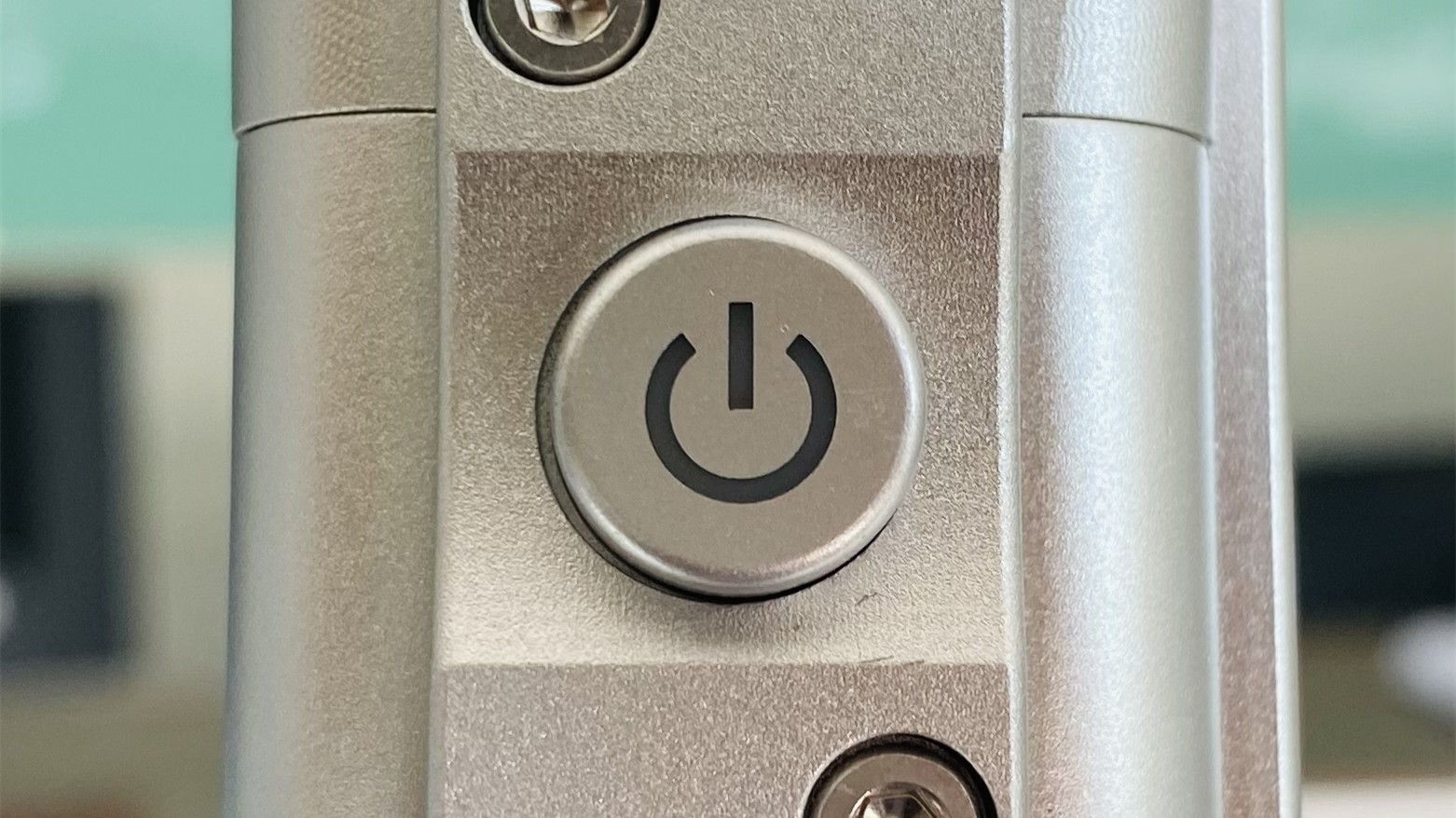

l焊接头安全按钮——采用防误碰触发设置,安全性更高

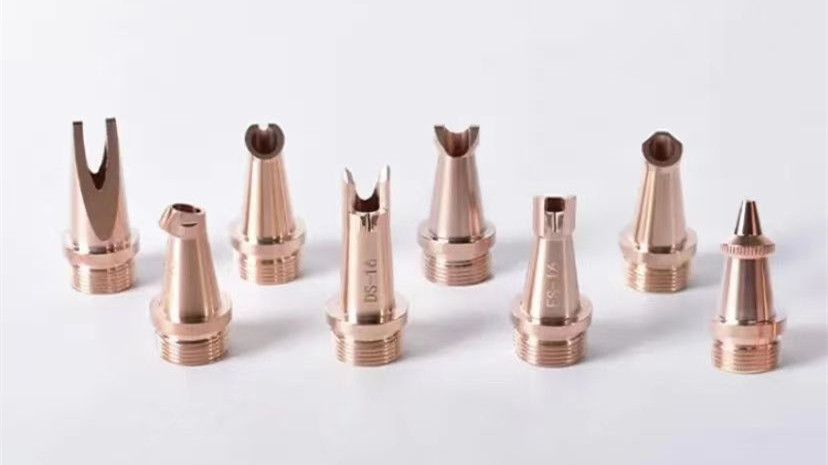

l带防偏设计的送丝嘴——防止焊丝偏位,保障焊接质量
l焊接头放置架——设计合理,方便使用

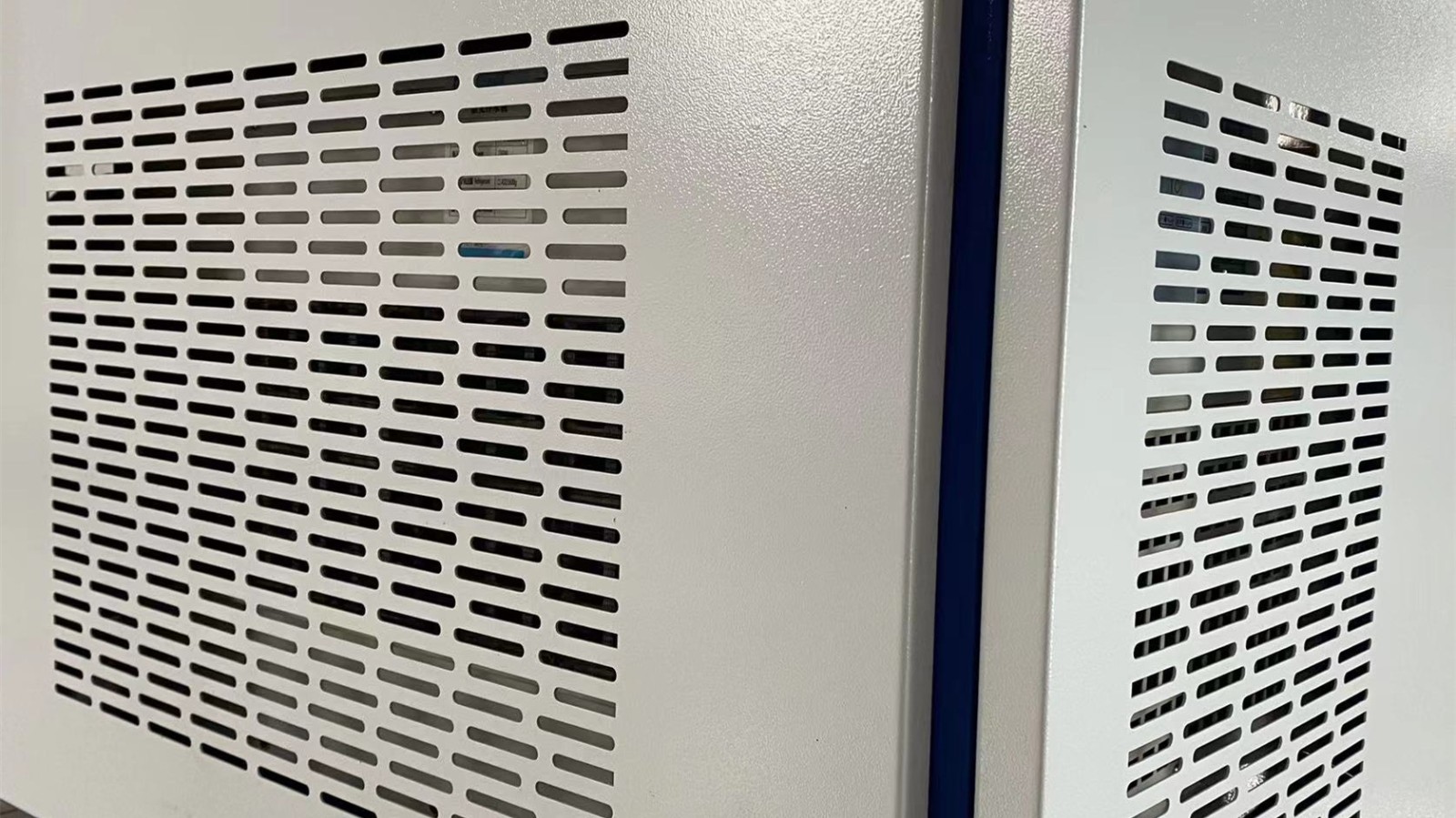

l多方位散热孔——设计美观,各部件散热快

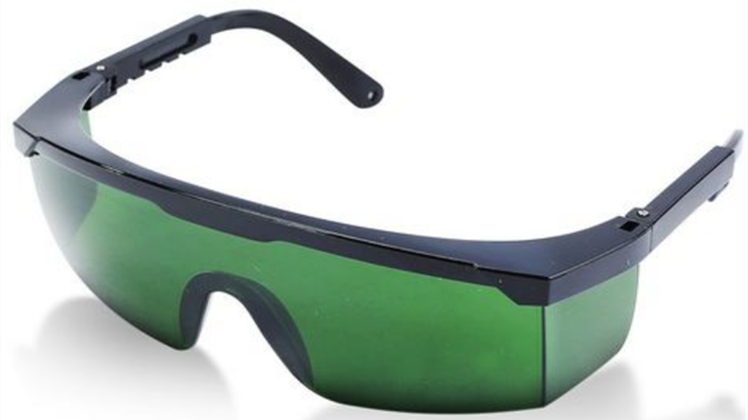

l标配防护眼镜——镜片经加硬强化,防护更加可靠
工作参数:WORKING PARAMETERS
可选型号 | KHW-1000 | KHW-1500 | KHW-2000 |
激光类型 | 光纤激光器 | ||
激光功率 | 1000W | 1500W | 2000W |
激光波长 | 1080±5NM | ||
调制频率 | 1-5000HZ | ||
激光功率调节范围 | 10-100% | ||
输出功率稳定度 | ±1.5% | ||
光纤长度 | 标配10M,可以定制15M | ||
光束质量 | M2<1.2 | ||
准直焦距 | 2MM | ||
聚焦焦距 | 1MM | ||
摆动宽度 | 0-5MM可调 | ||
辅助定位系统 | 红光 | ||
焊接熔深 (跟材质和焊接速度有关) | 2.5MM左右 | 3.5MM左右 | 4.5MM左右 |
焊接厚度建议 | 0.5-3MM | ||
焊接速度 | 0-120MM/S | ||
工作方式 | 连续焊/脉冲焊(鱼鳞焊) | ||
支持焊丝直径 | φ0.8-1.2焊丝 | φ0.8-1.6焊丝 | φ0.8-1.6焊丝 |
焊接气体 | 10-15升/分钟,氩气,氮气,压缩空气(无水) | ||
工业恒温双控冷水机 | 1500W | 1500W | 2000W |
工作环境温度 | 10-40°C | ||
工作环境湿度 | <70%无凝露 | ||
整机峰值功率 | 5.5KW | 7KW | 8.5KW |
整机耗电功率 | ≤3KW | ≤4.5KW | ≤6KW |
电源 | 220V/50/60Hz | 220V/50/60Hz | 220/380V/50/60Hz |
主机尺寸 | 900MM*600MM*1100MM | ||
整机重量 | 170KG | 190KG | 210KG |
支持焊缝形式:SUPPORT WELDING FORM
点焊,内外角焊,圆弧焊,对接焊,搭接焊,叠焊,铆接焊,卷边焊,T型焊,叠搭焊,拼边焊等。
应用行业:APPLICATION INDUSTRIES
本产品广泛应用于机电设备、钣金、厨卫、家电、航天航空、工程建设、护栏门窗、家具、广告、汽配、体育用品、工艺品、模具等行业。
适用材料:APPLICATION MATERIALS
主要用于不锈钢、碳钢、镀锌板、铝板、合金钢、铁、铝合金、铜、金银、铬、镍、钛等多种金属材料的焊接。
