咔咻单轨双头全景摄像定位激光切割机
咔咻全景摄像视觉定位激光切割机,利用轮廓识别系统识别图案轮廓,实现自动轮廓裁剪。
视觉识别技术与激光切割机相结合,更方便于轮廓识别与裁剪。
经过一年多的研究和开发,成功的将自主研发的变形匹配算法加入到当前的视觉识别技术中,大尺寸切割技术和视觉轮廓识别实现统一。
随着这项技术的投入使用,通用激光机在行业的实际应用中所遇到的问题和困难,已不再是问题了!
本产品主要处理高弹力织物及其他柔性材料,在印刷或刺绣过程中发生变形,可实现自动校正图形变形,实现高精度裁切。
机器配置 | |||
购机热线:150 0072 9004 |
应用行业
激光切割机在柔性面料行业有很广泛的应用!
咔咻先进的大视觉识别软件系统与激光切割机相结合,能够自动识别数码印花、丝网印花、绣花等行业面料上的图案,然后进行高精度的切割!
应用行业 | |||
绣花片 | 毛巾绣 | 旗帜 | 数码印花 |
丝网印花 | 毛绒玩具 | 蕾丝花边 | 纺织服装 |
购机热线:150 0072 9004 |
核心配置
1.大视觉识别软件系统与佳能相机共同作用,精准识别图案,沿边切割自动化;
2.单轨双头全景摄像定位激光切割机,满足定制需求,也提高了效率;
3.链条式自动送料平台,切割之后自动送料。
核心配置 | ||

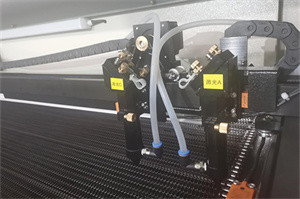

大视觉识别软件系统 | 单轨双头 | 自动送料平台 |
加工优势
切割效率翻倍,更省人工;
自动摄像寻边切割,精准度高,产品质量高;
非接触式视觉识别激光加工工艺,无需人为干预,节省人工;
支持多种排版方式,更省材料;
普切与视觉定位,一机两用。
机器型号 | ||||
机器型号 | 检测范围(普切) | 检测范围(大视觉) | 主机重量 | 外形尺寸 |
KD1614-SY | 1600*1400 | 1600*1200 | 850KG | 2230*2400*2730 |
KD1814-SY | 1800*1400 | 1800*1200 | 900KG | 2420*2400*2730 |
单位:MM |
产品参数 | |||
激光头数 | 双头 | 切割速度 | ≤1000MM/S |
工作范围 | 1800MM*1200MM大视觉 | 工作范围 | 1800MM*1400MM普切 |
激光类型 | 玻璃管封离CO2激光器 | 工作电源 | AC220V±5%/50HZ |
激光功率 | 80W/100W/130W/150W | 机器功率 | 2000W |
工作平台 | 送料平台 | 重复定位精度 | ±0.1MM |
冷却系统 | 空调恒温水冷循环系统 | 支持图形格式 | AI/BMP/PLT/DXF |
【可接受非标准化定制】 |
核心配件 | |||
CO2激光管 | 安全警示贴纸 | 备件工具箱 | 激光电源 |
聚焦镜片 | 冷水机 | 排烟风扇 | 气泵 |
电线绝缘处理 | 导轨和激光头 | 稳定三角结构 | 安全警示灯 |
购机热线:150 0072 9004 |
客户现场 | ||
咔咻其他机型推荐 | ||

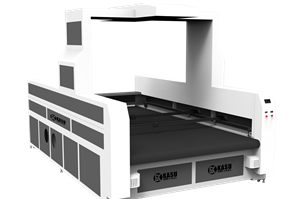

双轨异步大视觉激光切割机旗舰版 | 单轨双头小视觉激光切割机 | 蕾丝内衣专用激光切割机 |
